Applications Techniques Etanchéité Mécanique

Bagues anti-extrusion

Description

Les bagues anti-extrusion sont utilisées en étanchéité dynamique ou statique et pour des applications de tiges ou de pistons.

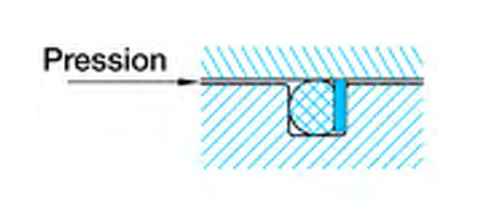

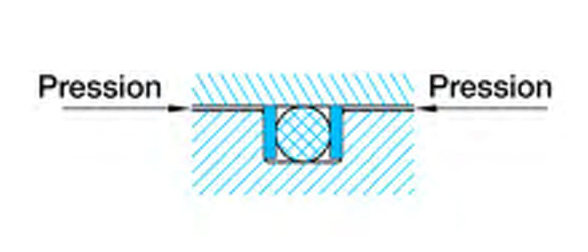

Leur fonction est d’atténuer le fluage du joint (torique ou 4 lobes) lorsque les pressions et/ou le jeu mécanique sont importants.

Avantages
En plus d’améliorer la durée de vie d’un joint torique ou d’un 4 lobes en les protégeant des impuretés éventuelles, l’emploi de bagues anti-extrusion permet d’élargir leur champ d’applications tout en restant très économique dans les cas suivants :
- Pression >50 bars
- Tolérances et jeux radiaux importants
- Grande vitesse
- Variations de pression
- Fluctuations de températures
Géométrie

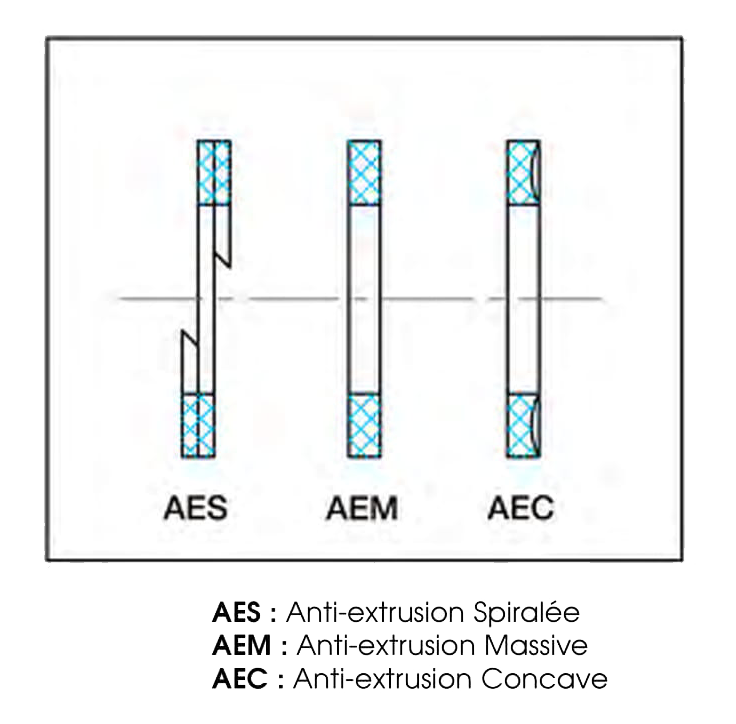

Il existe trois profils standards de bague anti-extrusion (BAE) :

La bague anti-extrusion type AES (Anti-Extrusion Spiralée)
- Section rectangulaire
- Matière : PTFE PUR
- Coupe à 30° ou 45°
- Utilisation statique ou dynamique alternative seulement
- Montage en gorge fermée
- Peut être ajustée par simple recoupe dans le cas de diamètres non standards
- Recommandée dans le cas de forte fluctuation de température grâce à son pouvoir de rétraction et d’élongation
La bague anti-extrusion type AEM (Anti-Extrusion Massive)
- Section rectangulaire
- Matière : PTFE PUR ou chargé – PU – PA – NBR90
- Utilisation statique ou dynamique alternative et rotative
- Montage en gorge ouverte (fermée possible avec le type AEMF, coupe à 30° ou 45°)
La bague anti-extrusion type AEC (Anti-Extrusion Concave)
- Section concave
- Matière : NBR 90 – FPM 90 – PTFE pur ou chargé - PU
- Utilisation statique ou dynamique alternative seulement
- Grande surface de contact avec le torique améliorant la durée de vie
- Montage en gorge ouverte (fermée possible avec le type AECF, coupe à 30° ou 45°)

Les profils AEM et AEC sont livrables en exécution fendue avec un angle de 30° ou 45° ou autre sur demande (exemple : 20°)

Matériaux
MATERIAUX TYPE PRESSION
AES AEM/F AEC/F Bars
PTFE PUR X X X 250
PTFE Chargé verre X X 400
PTFE Chargé Carbone X X 400
PTFE Chargé Bronze X X 400
NBR 90 SH X X 200
FPM 90 SH X X 200
