Description

La lèvre d’étanchéité de forme conique est reliée au dos du corps par la charnière, laquelle garantit une excellente flexibilité ainsi qu’une pré-tension continue sur la surface à étancher qui se trouve à angle droit par rapport à l’axe.

Avantages

Fonctionnement

Le joint V-Ring entièrement en caoutchouc est monté directement en légère extension sur l’arbre. Il est donc prévu pour assurer une étanchéité dynamique axiale et non radiale. Pendant la rotation, la force centrifuge projette particule et gouttelettes à distance du joint. Ainsi, tout en empêchant le fluide de s’échapper, le V-Ring protège à la fois des poussières et des projections.

Matériaux

Le matériau standard est un mélange NBR résistant à l’usure, lequel offre les avantages d’une haute résistance contre les huiles et graisses minérales, ainsi que les émulsions, les acides faibles et beaucoup d’autres fluides. Pour des températures plus élevées et/ ou des fluides agressifs, nous conseillons l’emploi du FPM. Dans le cas d’applications spéciales et grâce aux multiples nuances de caoutchouc que l’on peut mouler, veuillez vous reporter au tableau sur nos mélanges page 1-1.

Profils

V-RING VA

Dimension nominale possible :
de 3mm de 2020mm

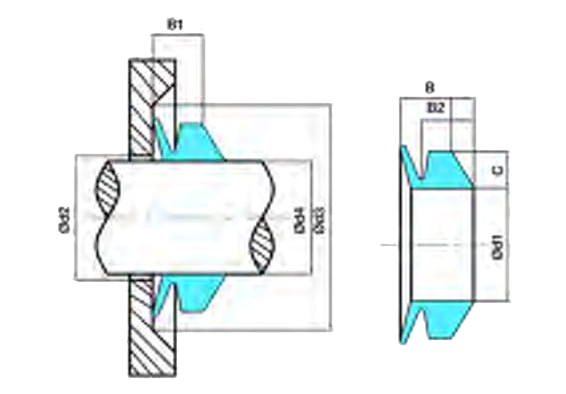

V-RING VS

Dimension nominale possible :
de 45mm de 210mm

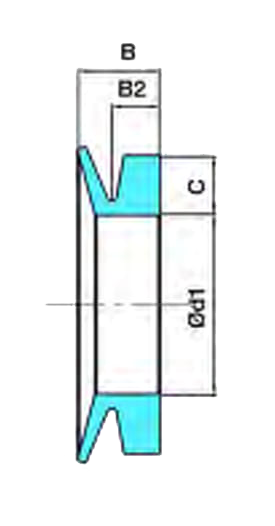

V-RING VL

Dimension nominale possible :
de 115mm de 630mm

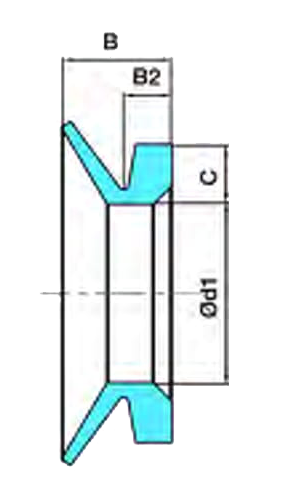

V-RING VE

Dimension nominale possible :
de 300mm de 2010mm

V-RING VL

Dimension nominale possible :
de 115mm de 630mm

V-RING VE

Dimension nominale possible :
de 300mm de 2010mm
