Joints découpés
Description
Les joints découpés sont produits à l’aide d’un emporte pièce ou d’une machine à commande numérique pilotant un outil de coupe (oscillant ou non).Nous découpons ces joints dans nos formats de plaques standards et dans touts les nuances de caoutchouc avec une tolérance d’épaisseur de 0.1mm et des caractéristiques physico-chimiques très précises.
Lorsque l’objectif est de diminuer les coûts, que la tolérance d’épaisseur et les performances matières sont peu élevées, des rouleaux de caoutchoucs calendrés sont plus appropriés.
Avantages
Nos plaques et disques moulés permettent d’obtenir une grande régularité d’épaisseur avec des tolérances plus précises que des plaques de grand format ou de rouleau, permettant une meilleure maîtrise de la valeur du coefficient de serrage.Afin d’assurer la traçabilité, toutes ces plaques comportent une languette moulée avec les indications suivantes :
- Matière
- Epaisseur
- Numéro de lot de mélange
- Trimestre de vulcanisation

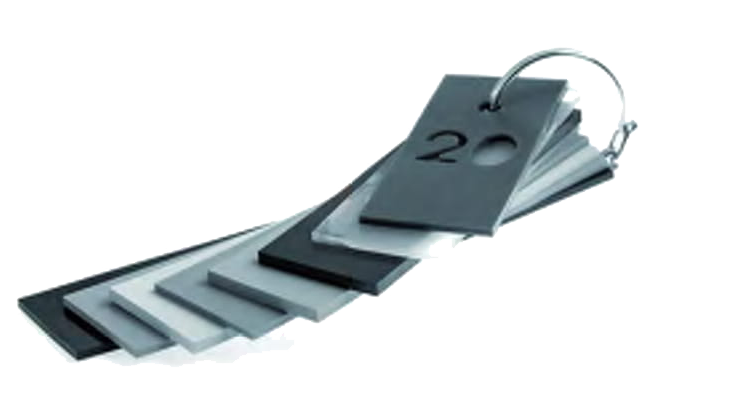

Dimensions et formats
Il n’y a presque pas de limites aux formes de ce type de joints. Notre offre se décline soit par les joints découpés selon vos modèles ou plans, soit par nos plaques pour les clients souhaitant confectionner leurs propres joints.
Epaisseur par standard de format :
De 0.2 à 50mm en 300 x 300mm
De 0.8 à 50mm en 500 x 500mm
De 4 à 30mm en 600 x 600mm
De 1 à 15mm en 800 x 800mm (selon matière)
Toutes les épaisseurs notamment les plus faibles ne sont pas réalisables dans l’ensemble des qualités (nous consulter).
Options
Insertion textiles :
Généralement, la toile est du Nylon® d’épaisseur 0.1mm à 0.5mm avec un ou plusieurs plis suivant les épaisseurs,
ou bien avec un pli sur chaque face. Il nous est possible d’insérer d’autres types de toiles (nous consulter).
L’insertion de toile améliore les propriétés mécaniques du joint, comme le fluage.
L’adhérisation de feuille de PTFE sur élastomère permet d’obtenir une pièce ayant, sur une face, l’inertie chimique du PTFE, et sur l’autre face, la souplesse de l’élatomère.
Joints fribes – Graphite – Joints lièges
ATEM collabore avec le distributeur officiel de la société Reinz pour la découpe de pièces en matériaux fibre élastomère, graphite, liège élastomère …
Sur montage, la validation du serrage pourra être confirmée grâce aux Fuji Films, film plastique
intégrant des capsules colorimétriques se cassant sous l’effet d’une pression.
Selon série et/ou matériau, l’intégration d’un insert métallique interne est réalisable,
améliorant les caractéristiques mécaniques de fluage du joint plat.
Fibre élastomère : AFM
La gamme AFM offre un large panel de matériaux à base de fibre aramide, le choix se faisant en fonction de
l’application (température, pression, fluides …), du système (souplesse ou non du matériau, serrage …), ou
d’homologations requises (Gaz, eau potable, FDA,marine, pétrochimie …). Le produit phare de cette gamme
est l’AFM 34, alliant haute performance chimique tout en gardant de très bonnes caractéristiques mécaniques
de fluage. Dans la plupart des cas, l’AFM 34 peut remplacer sans problème les matériaux "It" (contenant de l’amiante).
Plaques en format 1500x1500, possibilité en 1500x4500
Fibre élastomère armé : AFM 34 IGV et AFM 34 METALL
Tout en conservant les qualités chimiques ou élastiques de l’AFM 34. la stabilité mécanique de ces produits est renforcée
par une structure métallique en acier galvanisé (AFM 34 IGV) ou en acier inoxydable (AFM 34 METALL).
AFM 34 IGV : Plaques en format 1500x1500, possibilité en 1500x4500
AFM 34 METALL : Plaques en format 1250X1500
PTFE : REINZOFLON 100
REINZOFLON 100 est un matériau PTFE (polytétrafluoréthylène) chargé de graphite, présentant une excellente
résistance chimique. C’est un matériau souple, s’adaptant donc très bien aux rugosités et inégalités des surfaces à étancher.
Plaque en format 1500x1500
Fibre de carbone : AFM 44
L'AFM 44 possède une très bonne résistance mécanique et thermique sous hautes pressions de services,
tout en gardant de bonnes performances chimiques.
Plaque en format 1500x1500, possibilité en 1500x4500
Graphite : CHEMOTHERM SP et CHEMOTHERM SPE
CHEMOTHERM se distingue par une résistance chimique et thermique exceptionnelles, une haute
compressibilité, une bonne étanchéité aux gaz. La tôle à picots, en acier zingué (CHEMOTHERM SP) ou en
acier inoxydable (CHEMOTHERM SPE) garantie une excellente résistance à l’éclatement à haute pressions de service.
Rouleau jusqu’à largeur 500.
Mica : Xtreme plus
Grâce à l'utilisation de mica et d'un support en acier inoxydable thermorésistant 1.4828, Xtreme plus résiste aux températures
jusqu'à 950 °C. Xtreme plus résiste à des fluides tels que les huiles, les carburants, les gaz d'échappement, les antigels.
Rouleau jusqu’à largeur 500, en épaisseur 1.2 et 1.6
Lièges : RGC
Matériaux composés de liège lié de caoutchouc nitrile les RGC 210, RGC 257 et RGC 275
sont résistants aux huiles et aux carburants, tout en gardant une haute compressibilité et une haute reprise élastique.
Le RGC 749 est composé d’un mélange de caoutchouc polychloroprène et de liège. Ce matériau résistant aux huiles et
au vieillissement présente une haute compressibilité, une bonne tenue à la déformation et une très grande reprise élastique.
Plaque en format 914x914
