Bagues BS

Description

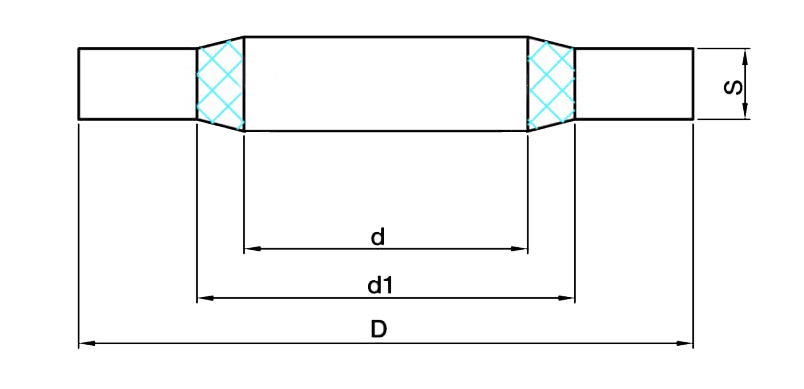

La bague BS (Bonded Seal) est composée d’une rondelle métallique de section rectangulaire sur le diamètre intérieur de laquelle est adhérisée une lèvre de section trapézoïdale en caoutchouc synthétique.

Avantages
La bague BS apporte à l’industrie une solution de sécurité originale et permet de résoudre de nombreux problèmes d’étanchéité statique.
Particulièrement appropriées à assurer l’étanchéité sous les têtes de vis ou de boulons de raccords, elles sont choisies également pour équiper un grand nombre de dispositifs de liaison nécessitant une étanchéité parfaite entre deux faces au contact, l’alésage étant soumis à la pression.
Fonctionnement

La bague BS offre une solution de sécurité totale aux problèmes de tenue simultanée à la pression et à la vibration dans des conditions de température très sévères. La pression dirigée latéralement vers l’extérieur provoque le contact de ces lèvres sur les surfaces d’étanchéité. Une étanchéité totale est obtenue aussi bien à l’arrêt qu’à des pressions de l’ordre de 700 bars.

Matériaux
En version standard, les bagues BS sont livrables dans la combinaison suivante :
  • Insert métallique en acier au carbone traité anticorrosion
  • Caoutchouc NBR 90SH

Dans le cas d’applications spéciales et grâce aux multiples nuances de caoutchouc que l’on peut adhériser sur différents supports, n’hésitez pas à nous consulter avec votre cahier des charges.

Version autocentrée

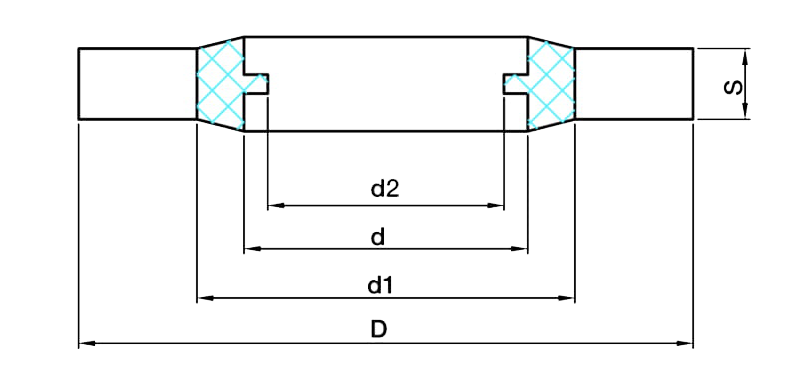

L’autocentrage est réalisé par une fine membrane dont le diamètre intérieur est égal au diamètre central du filetage hors filet. Celle-ci assure le positionnement central de la bague BS et évite la réalisation d’un lamage avec des frais d’usinage plus coûteux.
Lors de son utilisation, elle apporte également beaucoup d’avantages :
- Evite le risque de mauvais positionnement
- Facilite la mise en place
- Réduit le temps de montage
- Evite à la bague de s’échapper lors d’un démontage
